11.110.
|
За время Δt
= 4
с магнитный поток через площадку, ограниченную
проволочной рамкой, равномерно уменьшается от некоторого
значения Φ до нуля. При этом в рамке генерируется ЭДС,
равная 6 мВ. Определите
начальный магнитный поток Φ через рамку.
Решение:
Ответ: ____________ мВб. |
|
|
|
111 |
|
|
|
№ 11.120.
а время равное 4
с магнитный поток через площадку,
ограниченную проволочной рамкой, равномерно
уменьшается от некоторого значения Ф до нуля.
При этом в рамке генерируется ЭДС, равная 8
мВ. Определите начальный магнитный поток
Ф
Решение:
Ответ: ____________ мВб. |
|
111 |
|
|
|
№ 11.130.
|
В некоторой области пространства
создано однородное магнитное поле. Квадратная
металлическая рамка движется через границу этой
области с постоянной скоростью
направленной вдоль плоскости рамки,
перпендикулярно стороне рамки и вектору
магнитной индукции (см.
рисунок). ЭДС индукции, генерируемая в рамке в
показанный на рисунке момент, равна по модулю
4 мВ. Чему был бы равен
модуль ЭДС индукции, если бы скорость
этой рамки
увеличить вдвое?
Решение:
Ответ: ____________ мВ. |
 |
|
|
111 |
|
|
|
№ 11.140.
Контур площадью
60 см2
находится в однородном магнитном поле, линии
индукции которого перпендикулярны плоскости
контура. Чему равен модуль ЭДС индукции,
возникающей в этом контуре при равномерном
увеличении индукции магнитного поля от
0 Тл до
0,8 Тл за
2 с?
Решение:
Ответ: ____________ мВ
|
|
|
|
111 |
|
|
|
№ 11.150.
Какая энергия запасена в катушке
индуктивности, если известно, что при протекании через
нее тока силой 0,5 А поток,
пронизывающий витки ее обмотки, равен 6
Вб?
Решение:
Ответ: ____________ Дж.
|
|
|
|
111 |
|
|
|
|
|
111 |
|
|
|
№ 11.210.
По гладким параллельным горизонтальным проводящим
рельсам, замкнутым на лампочку накаливания, перемещают
легкий тонкий проводник, прикладывая к нему
горизонтальную силу . Контур находится в однородном
магнитном поле с индукцией В (см.
рис. а). При движении проводника площадь контура
изменяется так, как указано на рис.б.
Выберите все верные утверждения, соответствующие
приведенным данным и описанию опыта.
1) Ток течет через лампочку
непрерывно в течение всего времени.
2) Поскольку рельсы гладкие, то
при равномерно движении сила
F = 0
3) В интервале времени от 11
с до 19 с через
лампочку течет ток.
4) Максимальная ЭДС наводится
в контуре в интервале времени от 10
с до 20 с.
5) Максимальная ЭДС наводится
в контуре в интервале времени от 0
с до 5 с.
Решение:
Ответ: ____________ .
|
|
|
|
111 |
|
|
|
№ 11.220.

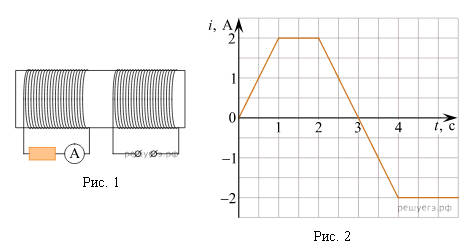

На железный сердечник надеты две
катушки, как показано на рисунке. По правой
катушке пропускают ток, который меняется с
течением времени согласно приведенному графику.
Укажите все верные высказывания, из приведенных
ниже.
1. В течении всего времени
показания амперметра отличны от нуля.
2. В промежутках времени 1 - 2 и
4 - 5 с индукция магнитного поля в сердечнике не
изменяется.
3. В промежутке времени между 3
и 5 с показания амперметра постоянны и равны
нулю.
4. В промежутках времени 2-3 и
3-4 с ток в левой катушке имеет одинаковое
направление.
5. В промежутках времени 0-1 и
2-3 с направления тока в левой катушке
противоположны.
Решение:
Ответ: ____________
|
|
|
|
111 |
|
|
|
№ 11.250.
К кольцу, сделанному из тонкой металлической
проволоки, подносят постоянный магнит таким
образом, что поток вектора магнитной индукции
через плоскость кольца линейно возрастает с
течением времени.
Установите соответствие между графиками и
физическими величинами, зависимости которых от
времени эти графики могут представлять. К каждой
позиции первого столбца подберите
соответствующую позицию второго и запишите в
таблицу выбранные цифры под соответствующими
буквами.
|
ГРАФИКИ |
ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ |
 |
1)
Сила протекающего в кольце
электрического тока I
2)
Возникающая в кольце ЭДС
самоиндукции
3)
Среднее ускорение электронов
проводимости в материале кольца a
4)
Работа протекающего в кольце
электрического тока A |
| |
Решение:
Ответ: ____________
|
|
|
|
111 |
|
|
|
№ 11.260.
|
Из металлической
проволоки сделаны две одинаковые рамки.
Рамка 1 находится
в однородном магнитном поле с индукцией
В1
и в начальный момент времени расположена
относительно линий магнитной индукции
так, как показано на рис.
1. Рамка 2
находится в однородном магнитном поле с
индукцией В2
линии магнитной индукции которого
направлены так, как показано на рис.
2.
В момент времени t0
= 0
рамку 1
начинают вращать (направление вращения
указано стрелкой), а модуль индукции
B2 начинает изменяться с
течением времени t по закону
В2(t)=2t.
К каждой позиции первого столбца подберите
соответствующую позицию из второго столбца и
запишите в таблицу выбранные цифры под
соответствующими буквами.
|
|
|
ГРАФИКИ |
ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ |
 |
1.
Магнитный поток,
пронизывающий рамку 1.
2.
Магнитный поток,
пронизывающий рамку 2.
3.
ЭДС индукции, возникающая
в рамке 1.
4.
Модуль ЭДС индукции,
возникающей в рамке 2.
|
Решение:
Ответ: ____________
|
|
|
|
111 |
|
|
|
|
|
№ 11.310.
Катушка индуктивностью 0,4
мГн подключена к идеальной батарее с ЭДС 30
В. При этом через катушку
протекает постоянный ток, и в ней запасена энергия 20
мДж. Чему равно сопротивление катушки?
Решение:
Ответ: ____________ .
|
|
|
|
111 |
|
|
|
№ 11.340.
На рисунке приведен график
зависимости модуля индукции
B магнитного поля от
времени t. В это поле перпендикулярно
линиям магнитной индукции помещен проводящий
прямоугольный контур сопротивлением R
= 0,25
Ом. Длина прямоугольника равна 5
см, а ширина — 2
см. Найдите величину индукционного тока,
протекающего по этому контуру в интервале
времени от 5 с до 9
с.
Решение:
Ответ: ____________ .
|
 |
|
|
111 |
|
|
|
№ 11.370.
По двум горизонтально
расположенным параллельным проводящим рельсам с
пренебрежимо малым сопротивлением, замкнутым на
конденсатор электроёмкостью С
= 100 мкФ,
поступательно и равномерно скользит проводящий
стержень. Расстояние между рельсами l
= 1
м. Рельсы со стержнем находятся в
вертикальном однородном магнитном поле с
индукцией B =
1 Тл (см.
рис.). Через достаточно большой
промежуток времени от начала движения энергия
электрического поля конденсатора W
= 50
мкДж. Какова скорость движения стержня?
Рельсы закреплены на диэлектрической подложке.
Решение:
Ответ: ____________ .
|
 |
|
|
111 |
|
|
|
|
|
№ 11.410.
Плоская рамка из провода сопротивлением 5
Ом находится в однородном магнитном поле.
Проекция магнитной индукции поля на ось Ox,
перпендикулярную плоскости рамки, меняется от
В1=3 Тл до
В2=
- 1 Тл. За время изменения поля по рамке
протекает заряд 1,6 Кл.
Определите площадь рамки.
Решение:
Ответ: ____________ .
|
|
|
|
111 |
|
|
|
№ 11.450.

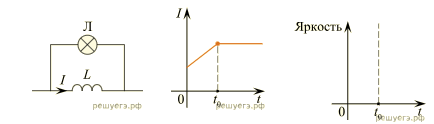

Параллельно катушке индуктивности L с
малым активным сопротивлением включена лампа
накаливания (см. рис. а). Яркость
свечения лампы прямо пропорциональна напряжению
на ней.
На рис. б представлен график зависимости
силы тока I в катушке от времени t.
Опираясь на законы физики, изобразите график
зависимости яркости свечения лампы от времени.
Объясните построение графика, указав явления и
закономерности, которые Вы при этом
использовали.
Решение:
Ответ: ____________ .
|
|
|
|
111 |
|
|
|
|
|
№ 11.510.
Рамка площадью S = 1 см2,
содержащая N = 200 витков провода, очень быстро
пролетает между полюсами электромагнита, создающего
индукцию магнитного поля B = 1,5 Тл. Линии
индукции магнитного поля направлены перпендикулярно
плоскости рамки. Концы провода присоединены к
электрической цепи, в которой последовательно соединены
идеальный диод, пропускающий ток только в одном
направлении, резистор сопротивлением R = 10 кОм
и конденсатор емкостью C = 10 мкФ. До какого
напряжения в результате зарядится конденсатор?
Решение:
Ответ: ____________ .
|
|
|
|
111 |
|
|
|
